国庆七十周年群众联欢活动

发表时间:2019-10-19 15:48:28

十一晚,由张艺谋导演了一场盛况空前的联欢活动为祖国的七十周年华诞献上了深深的厚礼。90分钟的视听盛宴在每个跃动的图案和动听的音符中牵动着所有炎黄子孙的爱国之心,全世界的人们的目光也都汇聚在此。820平方米的巨大国旗、直达青天的烟花焰火、巨幅LED变化图案、十万人集体大型联欢等,这些美轮美奂的表演都让人惊叹。这么大的场景是如何进行扩声的呢?

本次联欢活动的扩声总负责为北京天韵星光文化艺术有限公司,由著名音响系统设计大师马昕、李振兴老师根据总体节目需求设计实施,扩声前端和传输链路由北京天韵负责,十万人联欢场地扩声设备由广州市锐丰音响科技股份有限公司负责。

现在,由锐丰科技副总经理、研发总工程师赵春宁为大家揭秘大联欢活动上的系统制作以及产品应用,用4个突破点为切入口,带大家深入了解锐丰科技本次精心制作的扩声系统。

锐丰科技副总经理、研发总工程师赵春宁

揭秘点 1:十万人扩声系统如何布置和安装?

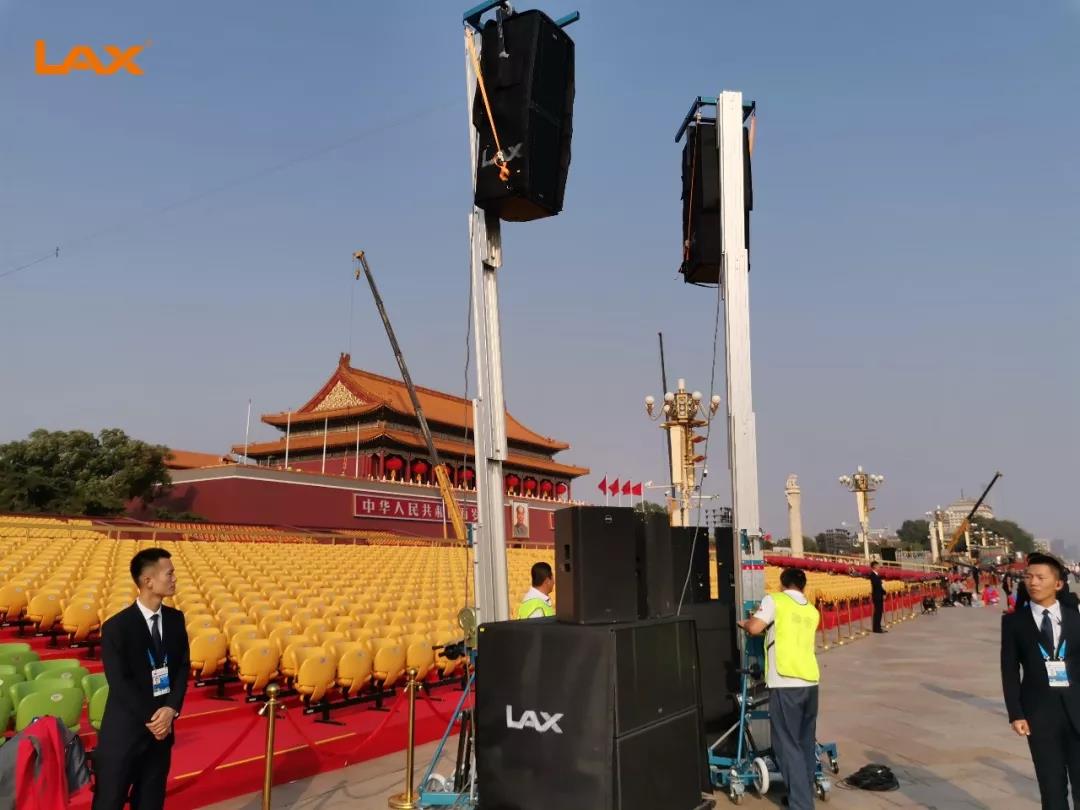

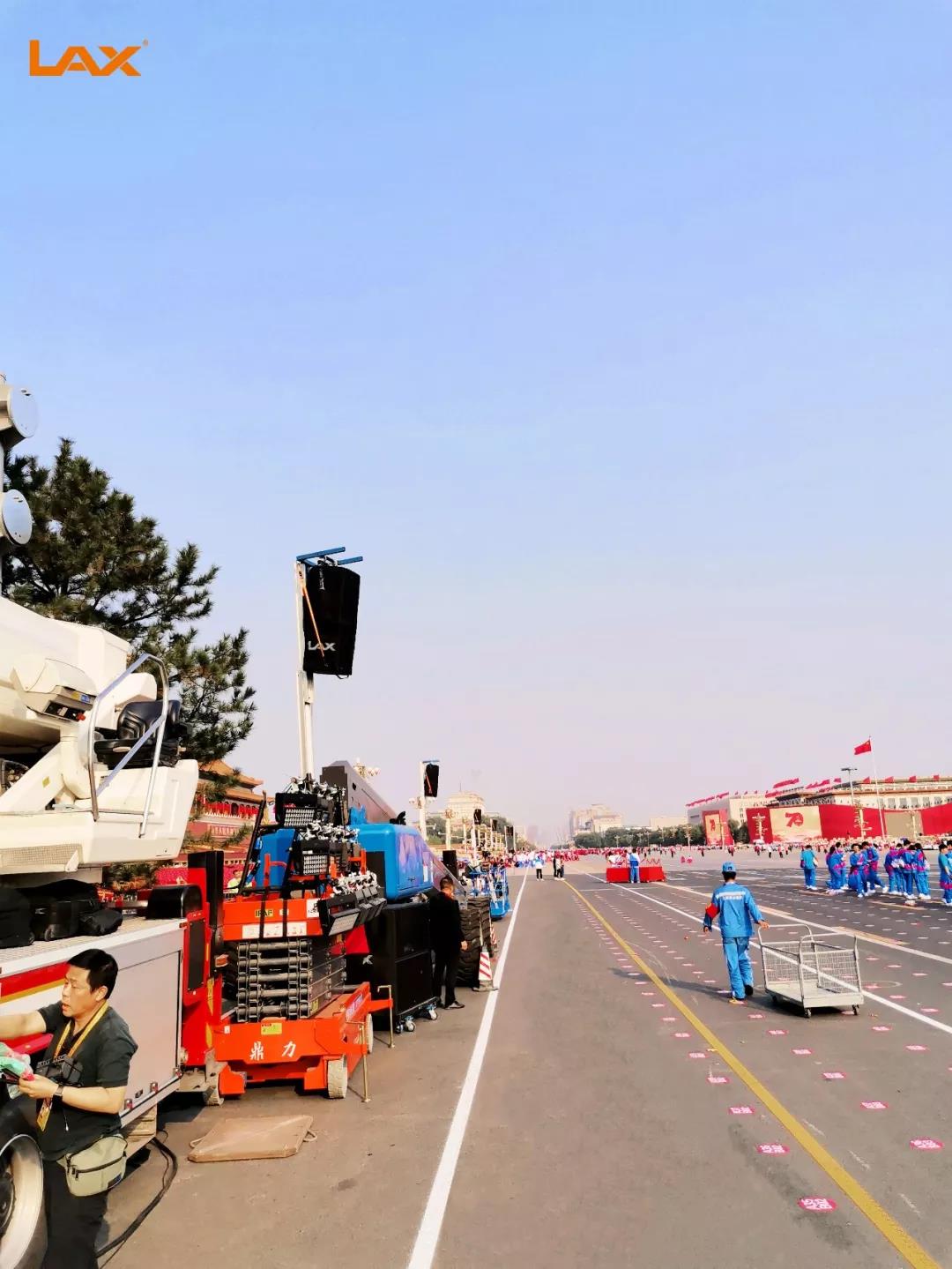

在达到演出级别扩声的要求下,覆盖到所有1.5公里的表演范围是本次联欢扩声的总体目标。本次联欢活动共分为4个场地,分别是:主题表演、中心联欢表演、群众联欢、千人交响乐和烟花表演,其中主题表演分10个板块,每个板块为80*80米方阵。锐丰科技为每个方阵包括天安门城楼架设两组移动式大型扩声系统共计20组。为千人交响乐和中心表演区域架设了4组移动式扩声系统,总共24组。每组包括23D束波OPD12主扬声器和2只双18OPD218 ,共计主扬声器48只,低音扬声器48只。

揭秘点2:半个小时内,完整快速搭建一个十万人的演出扩声系统

本难点的解决方案为:严谨高效的工程实施组织和极简的扩声系统。为了本次大庆,锐丰科技倾公司之力抽调了63名技术精英骨干组成扩声系统工程实施团队。几个月前就在公司内部进行实地演练,在北京更是克服了种种困难成功完成了3次彩排预演,直至保证了正式演出扩声系统的正常运行。对于扩声系统,广州锐丰的技术团队在北京天韵星光马昕老师的指导下,研发了:移动式大型扩声系统。其最大的特点是:一体化、可移动、快速搭建、大声能。其有效覆盖量程为120米。在研发的过程中,锐丰科技不断突破各种限制为搭建争取时间,从最初的41小时方案到210分钟完成,每一次的进步都是激动人心的,同时一定要保证其安全性和系统的简便性。

揭秘点3:如何保证120米覆盖范围声场均匀、量感十足?

1、您相信120米的扩声系统只需要一根线连接的吗?

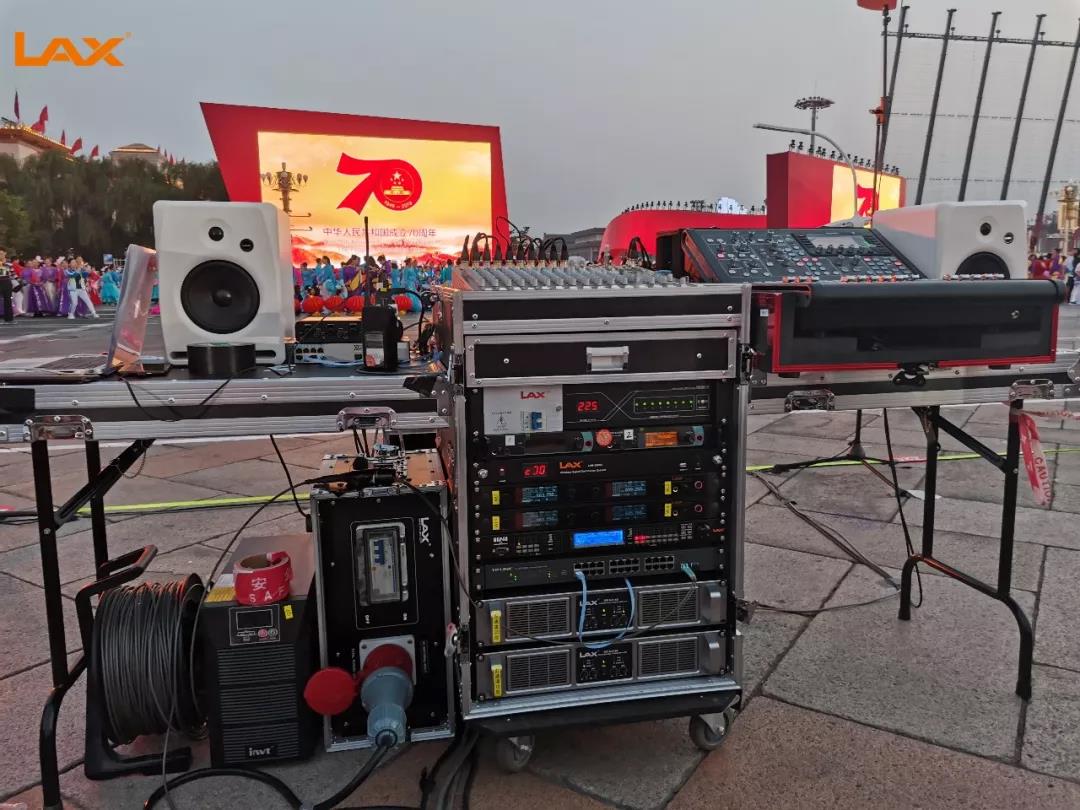

2、您相信这样的系统只需一个16U机柜便可以装载包括周边的所有设备吗?

3、您相信在100米外其扩声声压还可以保持100dB以上吗?

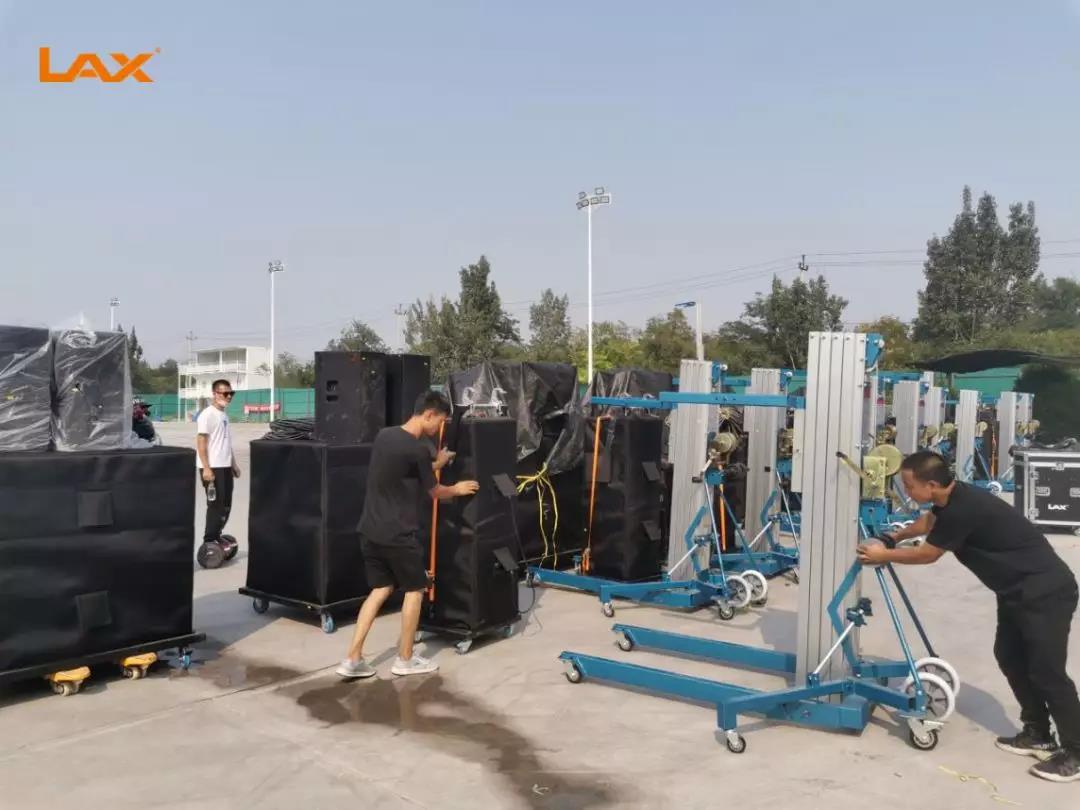

移动式扩声系统是本次扩声系统的一个亮点,其开创了可移动式的大型扩声系统的先河。传统的扩声系统受场地和吊挂的限制,其位置必须固定,这样就大大减弱了其扩声能力。

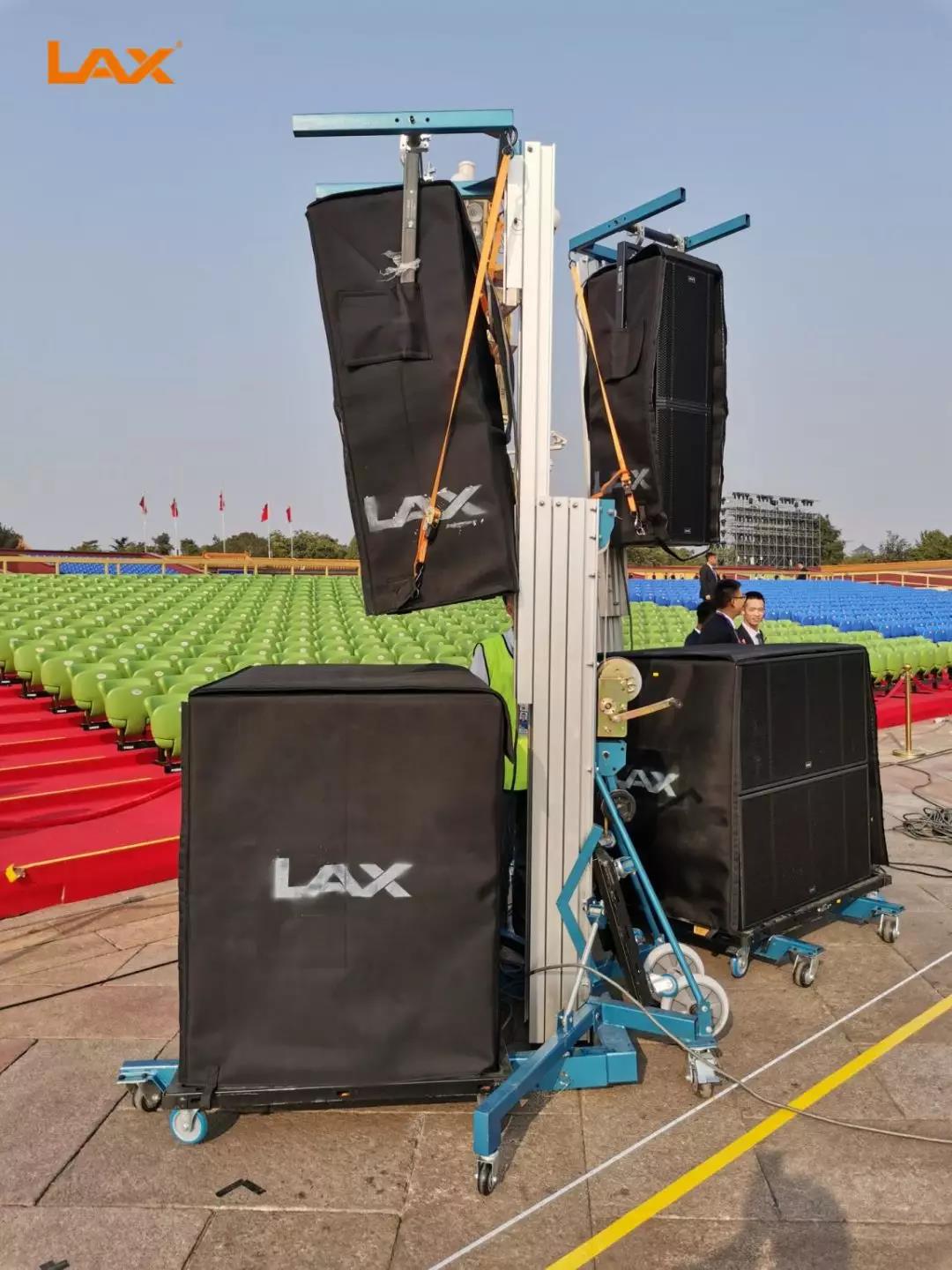

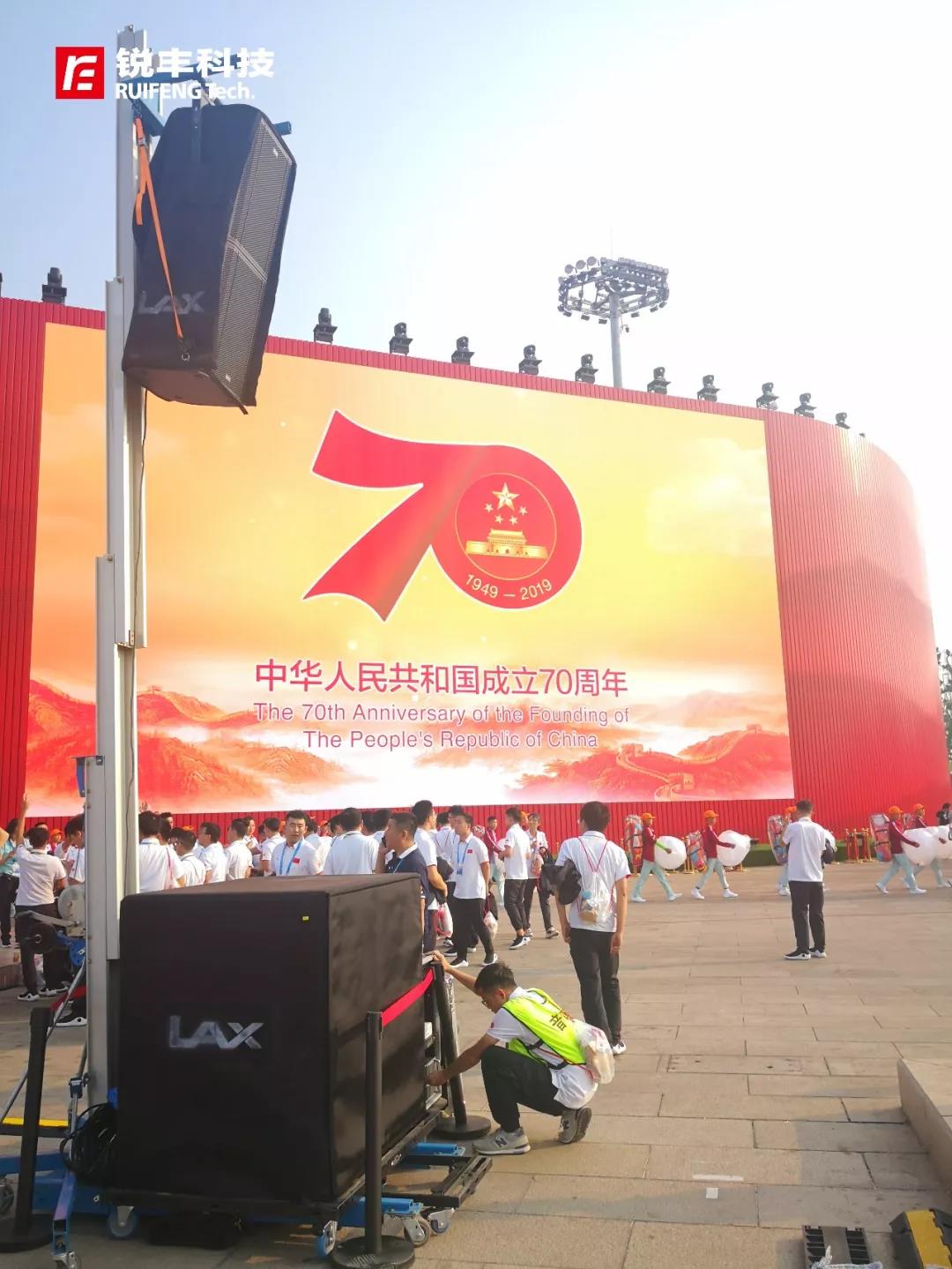

本扩声系统具有:可移动、自由升降、覆盖角度可调、系统极度简单、安全可靠等特点。由于其可移动,其不受场地和吊挂的限制非常适合于大场地、复杂场地条件的扩声,音箱可以由升降架自由升降到0-7米高度,这是其可以实现均匀覆盖的必要条件。系统的整体安全系数为4倍,主要连接件的安全系数为10倍以上,安全可靠。

揭秘点4: 什么产品具有如此远程扩声能力?

如果使用常规方法,要完成120米的覆盖,最少要使用每边6-8只,两边共12-16只双12寸线阵列。搭架子再加上吊挂安装调试的时间,起码需要三、四个小时才能完成,其系统庞大,运输搭建非常费时费力。本次扩声广州锐丰音响采用了具有自主知识产权的3D束波阵列OPD系列,并开发成移动式扩声系统。其音箱主要的特点是:小体积、大能量。

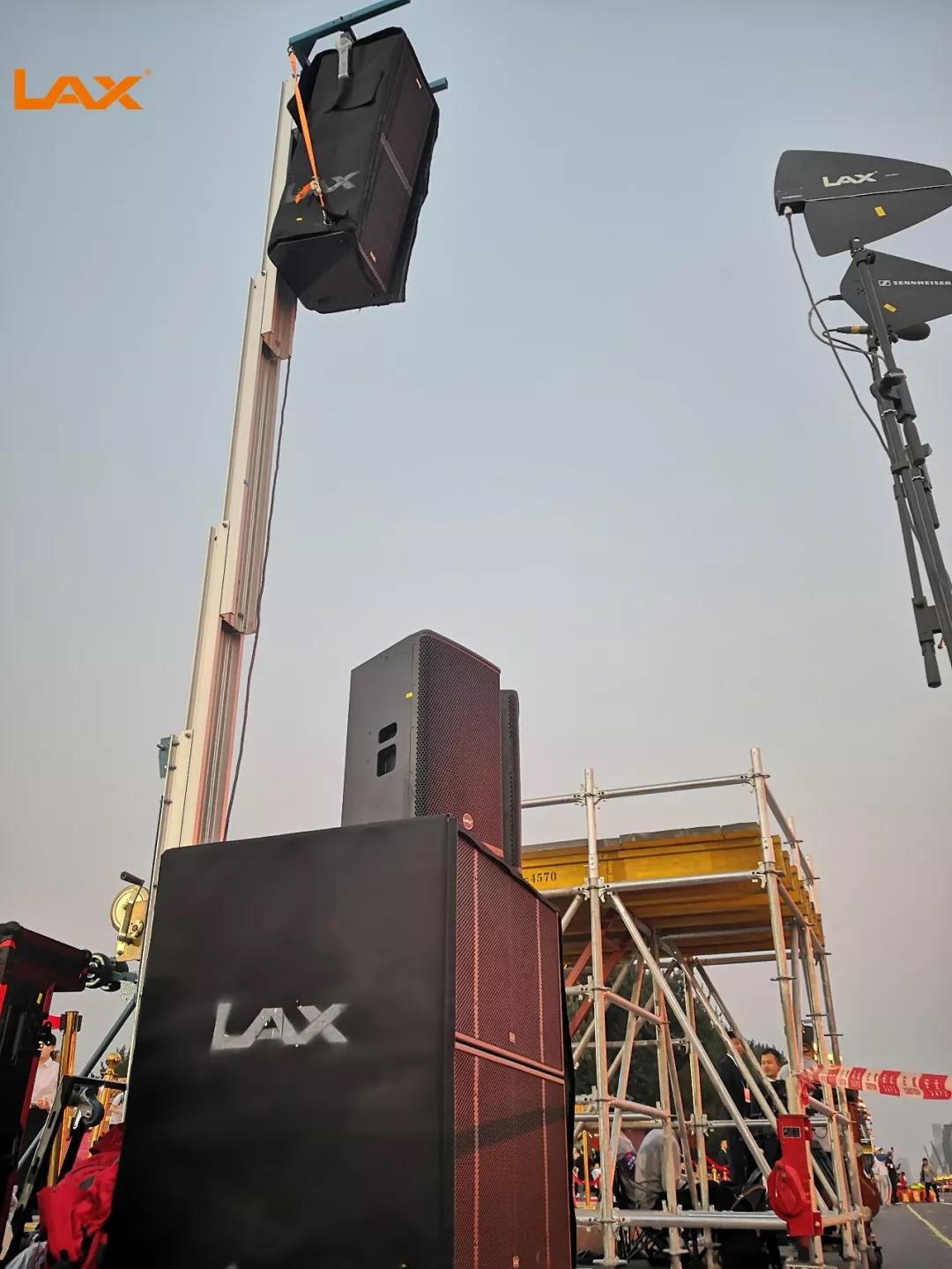

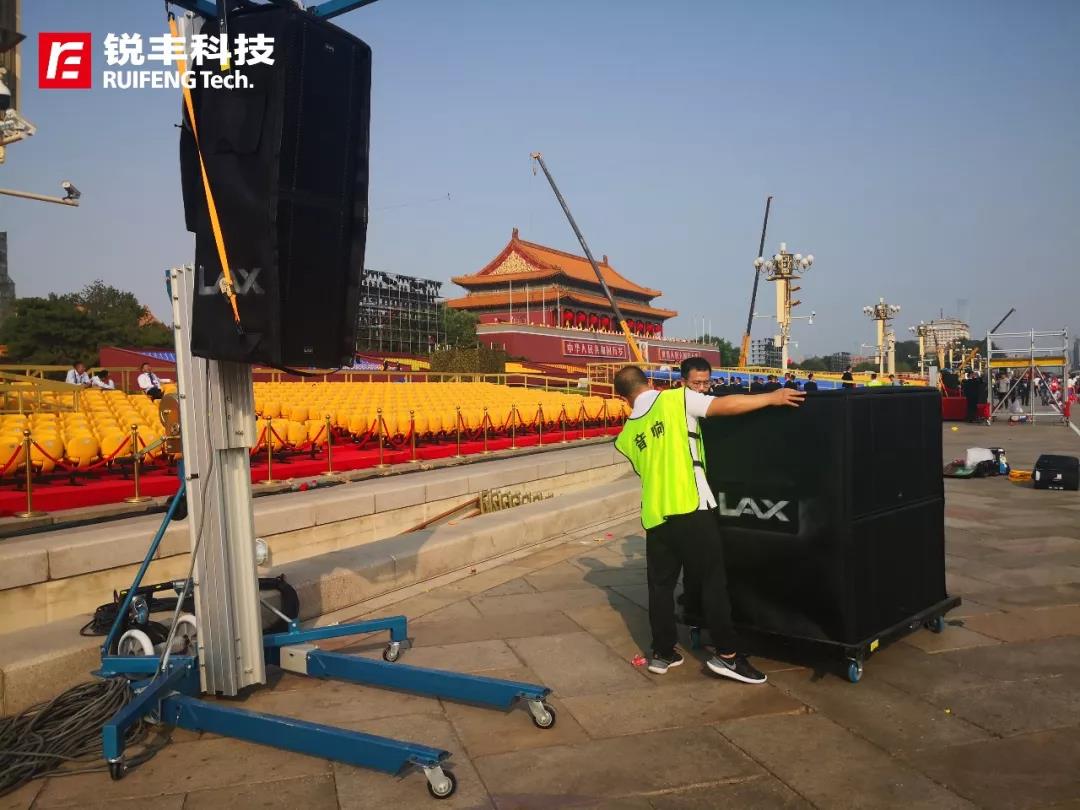

LAX资料显示,OPD系统有三项核心专利,包括双扬声器波导传输号筒、双压缩同轴式扬声器系统和共轭压缩号角扬声器。另外还有14项核心技术。系列中最大的型号OPD12的体积与传统单15寸扬声器相近,但最大声压级可达到144dB,而且可以组成水平或垂直阵列模式。由于其可以组成垂直阵列的模式,其两只可以产生如线性阵列类似的阵列,同时体积小,两只重量为78KG,这样就可以用升降架完成吊装。快速连接件精确灵活,其可以保证在各个高度的各个位置都可以进行上下调整其俯仰角度,如本次对于方阵扩声就是需要俯向负角度朝向远方下面的表演者,对于天安门城楼就需要仰视正角度向上朝向领导位置。

由于音箱系统的小巧高能,其系统更加简化。两只OPD12只需要12芯线缆,1个功放通道支持,2OPD218只需要14芯线缆,2个功放通道支持,也就是1台功放搞定一套单边的系统。一个机柜装完双边立体声5000人扩声设备!

本套扩声系统对于其应用是一个大胆的尝试,更多的可以用在多声道扩声系统、大型全景声主体表演、各种演唱会和文艺演出、PARTY和电音节大型演出、各种流动演出等场地,其能量集中的特点使其在室内表演的扩声应用中爆发出更大的潜力。

中华人民共和国成立70周年,全国各族人民都在以自己不同方式默默的努力奋斗,正是这种坚持,才塑造了现在强盛的国力。也只有各个领域都发扬自主创新、坚持不懈的精神,我们的祖国我们的民族才能爆发出更大的力量!锐丰科技在此向国庆献礼!
