系统概述

体育场主要用于承办国内外大型体育活动项目的主要场所，并具有多种商业开发功能。针对场地不同的功能需求，以满足群众集会的扩声要求为主;

文艺演出也可以适用本系统作辅助设施以满足扩声的需要。场地扩声扬声器布置合理，不会影响体育场其他适用功能;在主席台、比赛场地、检录处、

各入口等处设置传声器插接盒提供足够的话筒点，以满足各种比赛、集会的需要。为满足电视台、 电台实况转播的需要，预留符合 要求的转播音频接口。

由扩声机房向场内、 观众走廊、场外发布通知;遇紧急情况，消防控制室在扩声设备开机的情况下，可优先选择所有区域发布紧急通知。体育场扩声区域较大，

不宜采用集中扩声方式，本设计使用分散式扩声器布局形式。

扩声系统的布局

中型体育场的主扩声系统采用永久性安装在体育场内，供体育比赛时使用。包括--下系统:

观众席扩声系统；

比赛场地扩声系统；

呼叫检录扩声系统；

第二呼叫检录流动扩声系统；

运动员区、竞赛管理区、贵宾区等场所的扩声系统。

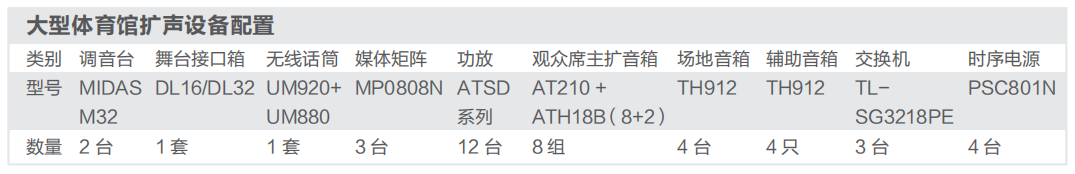

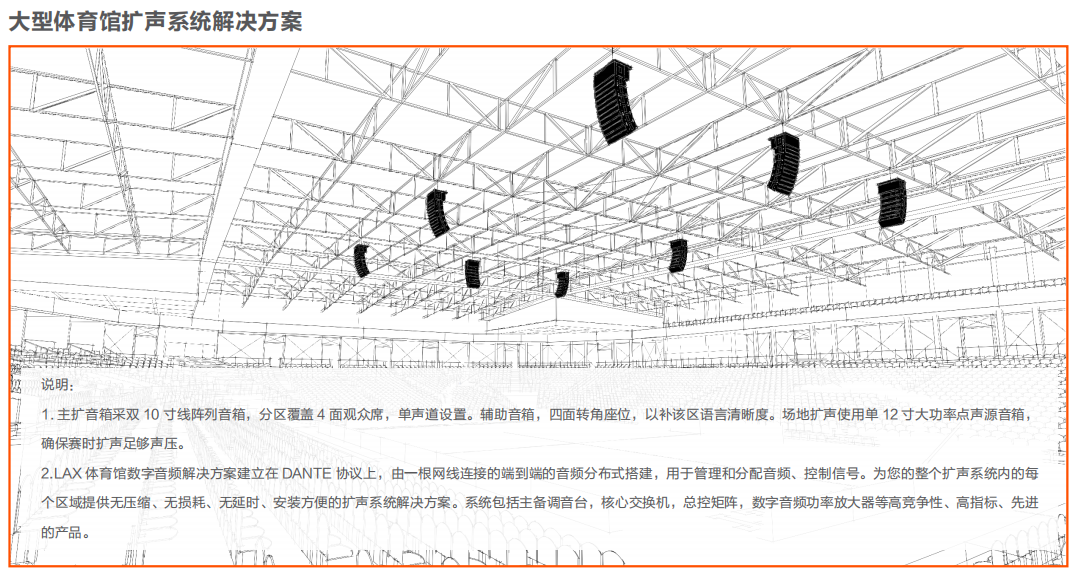

一、

1、体育馆扩声系统布局设计

（1）观众席线阵列扬声器布局设计

①音箱数量:采用8组LAX AT210+ATH18B线阵列扬声器（线阵列全频扬声器AT210每组4只，线阵列超低频扬声器ATH18B每组1只）；

②安装位置:在体育馆观众席上方吊挂安装；

③组合形式:分为东、西、南、北四处观众席区域；

东面观众席区域分布3组LAX AT210+ATH18B线阵列扬声器；

西面观众席区域分布3组LAX AT210+ATH18B线阵列扬声器；

南面观众席区域分布1组LAX AT210+ATH18B线阵列扬声器；

北面观众席区域分布1组LAX AT210+ATH18B线阵列扬声器；

④覆盖特点:覆盖整个体育馆观众席区域,采用左右声道立体扩声方式，使体育馆观众席人员在观看体育项目时获得更好的听觉效果。

（2）比赛场地扬声器布局设计

①音箱数量:采用4只LAX TH912内置两分频单12寸全频扬声器；

②安装位置:在体育馆内场上方吊挂安装；

③组合形式:每组1只LAX TH912全频扬声器，共4组；

④覆盖特点:覆盖整个体育馆内场区域,采用左右声道立体扩声方式，使体育馆内场运动员获得更清晰、及时的比赛信息。

（3）辅助扬声器布局设计

①音箱数量:采用4只LAX TH912内置两分频单12寸全频扬声器；

②安装位置:在观众席转角区域上方吊挂安装；

③组合形式:每组1只LAX TH912全频扬声器，共4组；

④覆盖特点:覆盖整个观众席转角区域, 使体育馆观众席转角区域在观看体育项目时获得更好的听觉效果。

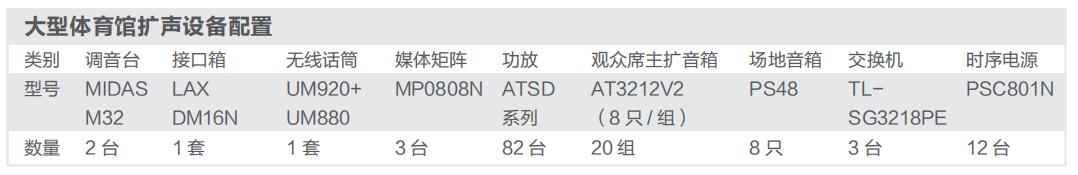

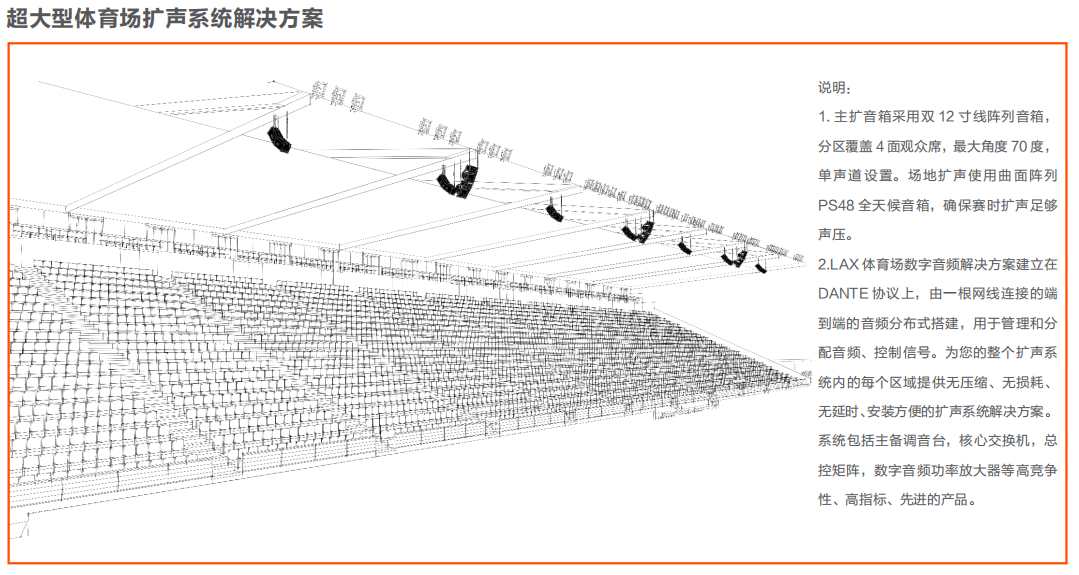

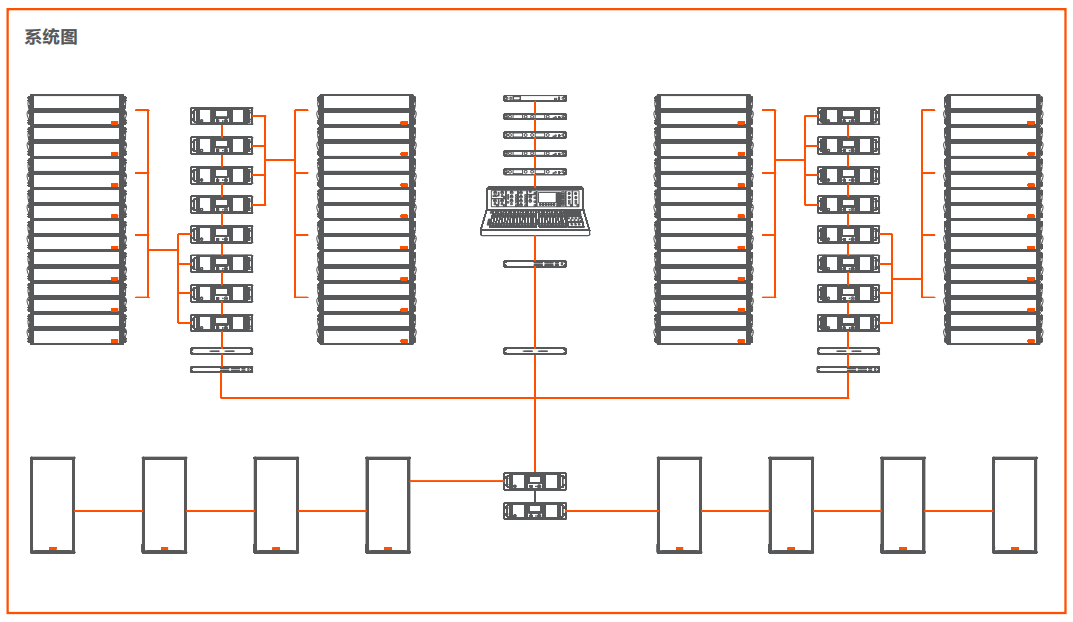

二、

1、体育馆扩声系统布局设计

（1）观众席线阵列扬声器布局设计

①音箱数量:采用20组LAX AT3212-V2线阵列全频扬声器（线阵列全频扬声器AT3212-V2每组8只）；

②安装位置:在体育馆观众席上方吊挂安装；

③组合形式:分为东、西、南、北四处观众席区域；每面观众席区域分布5组LAX AT3212-V2线阵列全频扬声器；

④覆盖特点:覆盖整个体育馆观众席区域,采用左右声道立体扩声方式，使体育馆观众席人员在观看体育项目时获得更好的听觉效果。

（2）比赛场地扬声器布局设计

①音箱数量:采用8只LAX PS48两分频两驱动单8寸线阵列扬声器；

②安装位置:在体育馆内场上方吊挂安装；

③组合形式:每组1只LAX PS48扬声器，共8组；

④覆盖特点:覆盖整个体育馆内场区域,采用左右声道立体扩声方式，使体育馆内场运动员获得更清晰、及时的比赛信息。

功率放大器

●功率放大器的功率的配比遵循扬声器生产厂家对扬声器配置的要求，以及满足技术需求的其它电声指标。

●扩声系统的无源音箱与功放的功率匹配满足功率放大器的标称输出功率（RMS）对应的音箱标称功率（RMS）2倍的需求。

●功率放大器采用开关电源D类放大技术，为使用安全，功放经过3C强制性认证。两通道数字功率

放大器采用了混合音频调制放大技术加超大功率，全谐振开关电源技术，设计出一系列高性能超

大功率专业功率放大器。既保持线性调制低失真、高阻尼系数、音色好，同时兼具开关模式调制

快捷率的优点；而又保持了很好的音色，将实际使用效率提高到接近90%，大幅度的降低了系统发

热功能，并秉承了一贯强劲的驱动能力和长期高负荷稳定使用的特性。

●为了便于对各个区域声场的灵活控制，采用线路标记使负责各个功能区的功率放大器与对应的扬声器组通路清晰、操作方便。

数字调音台

●调音台作为扩声系统控制和处理的核心，其性能参数指标、系统的可靠性、操作的方便性都是对比赛和演出成功进行的保证。

●从产品操作的便利性、直观性、运行的可靠性、对声音的处理质量以及人体工程学等角度出发，本方案中配置了一套数字调音台系统作为主系统。

数字调音台系统主要由控制台和混音机架两部分构成,另配置一套模拟调音系统作为备份系统，模拟调音台具备32路话筒/线路输入,8编组,10辅助,12*4矩阵。

●结合扩声系统方案的信号分配功能，模拟线路选用了数字音频处理器来作信号处理。这一信号处理系统都内置了几乎所有的传统信号处理器的功能

（均衡、压限、分频、动态处理、噪声门、路由矩阵等），满足庞大系统对矩阵通道数的要求。而且面对不同应用环境，可以事先将各种调试结果储存，设置好快捷键，使用时只需按一下按键即可完成，方便、快捷、安全。不但节省成本，而且使系统简洁及提高系统可靠性及稳定性。系统可检测每路输出通道的负载情况。

●由于体育场面积较大，为防止由于长距离传输而使信号衰减过大，调音台的数字、模拟信号路由经功放机房内的数字音频处理系统处理后，通过光端机转换经光纤传输数字信号输出到数字功率放大器。

音频处理系统

●处理设备我们采用Beta Three全新技术平台Chameleon动态音频服务器， 全新Chameleon系列采用了Table LINK数字网络传输，采样率192KHz，通道数达256，小包时25us。

●高品质的前置放大电路，DSP处理总线结构，可以为用户提供卓越的声音品质，初次融入了多媒

体信息交互式系统（Table LINK）的设计概念，多台设备可以通过Table LINK网络进行互联和控制；

●全面兼容：Dante/Livewire+/Ravenna/Q-SYS/AES67,预留扩展兼容AES70 。

音源及相关设备

音源系统包括：

1、重放音源及录音设备

2、有线传声器设备

3、无线传声器

4、混音器

根据体育场馆的功能需求，设计配置了相应数量的用于人声、通报等拾音的传声器设备。

音源功放设备包括了现今流行的各类音音源记录载体重放设备
