城北体育馆的风雨历程:

城北体育馆地处成都市花圃北路9号，以前这里是育苗、种花基地被称为“城北花圃”；

1975年城北花圃改为城北体育公园后建成一个露天灯光球场；

1980年露天球场改造为一个室内体育馆，城北体育馆正式登上历史舞台成为成都首个综合性体育馆。

1988年中国女排来成都比赛，排队买票看比赛的成都人从城北体育馆的售票窗口一直排到绳溪河大桥上去了；

1995年城北体育馆出租并改建为两层的电子商场随后发展成为城隍庙电子市场中心；

2016年城北体育馆开始逐步启动改造计划全面改建，还馆于民；

2019年，入选成都市人民政府《第十五批历史建筑保护名录》，成为唯一入围的体育场馆；

在被确定作为成都大运会武术比赛场馆后，城北体育馆再次进行改造升级。

REC

00:00:00:00

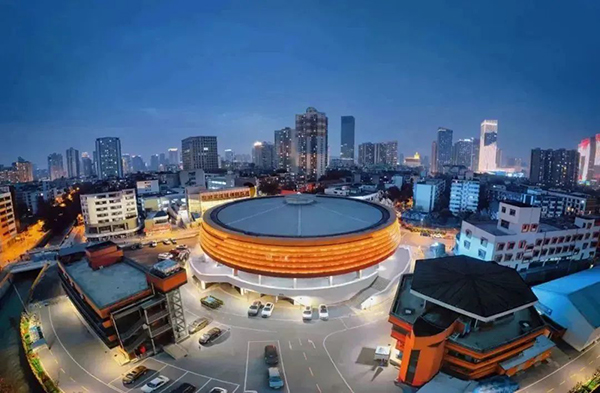

图 | 城北体育馆/安森 摄城北体育馆，这座老体育馆历经半个世纪，

承载着成都的体育荣光和老一辈成都人半个世纪的体育记忆。

再一次带着涅槃重生的红火热情，进入到体育场馆建设快车道，与大家碰面。

升级改造后

在这里，陆续地进行着一场场精彩的比赛：

第三届成渝地区双城经济圈体育舞蹈公开赛

四川省学生体育舞蹈锦标赛

成都市体育舞蹈传统项目学校锦标赛

成都市体育舞蹈级位公开赛

共四项体育舞蹈大赛

“爱成都·迎大运”“运动成都”成都市

第九届全民健身运动会暨第二届社区运动会气排球总决赛

改造后的城北体育馆以崭新的面貌出现在大众视野，橙色的外观显得很有活力，

馆内的设施也更加现代化，引来无数比赛选手的点赞，收获市民的好评。

场馆从内到外焕然一新，配套设施按照国际A级标准场馆进行提档升级，

具备了更强的赛事承担能力，可承办各级国际、国内体育赛事，中小型商演、

会展等，同时也满足全民健身需求。

扩声系统设计

随着体育场馆功能性需求的增强，在依据体育场馆特有的建筑特色上，

想要在体育场馆达到满意的视听效果，必然对扩声系统就有了更高的要求。

改造的城北体育馆，在硬件系统上进行了高质量、高规格的改建，

选择民族品牌LAX音响作为场馆内部音频系统，LAX音频系统具有语言传输清晰度高、

受场外的声干扰少、结构安全与性能可靠的优势。

锐丰团队在充分掌握场地面积、看台高度、观众席距离、场内混响时间大小等数据与情况后，

且满足场馆建筑荷载和安装空间条件下，将扩声系统分为观众席区域与比赛场地区域两个区域，

分区域选择不同类型线阵列、点声源扬声器设备，进行有针对性地覆盖。

扬声器布置

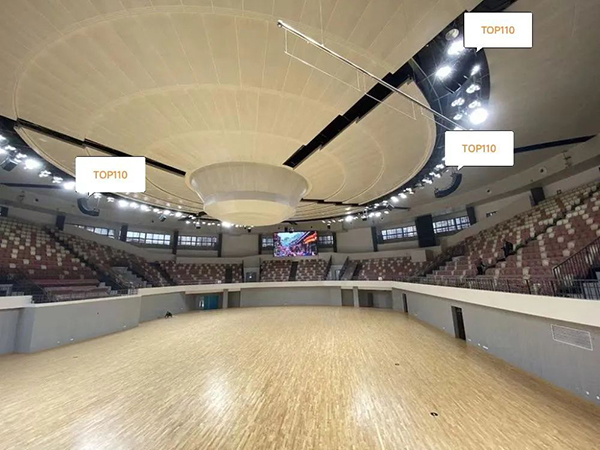

观众席场地区域音响系统，由八组线性阵列扬声器组成，

采用LAX TOP110两分频两驱动单10寸线阵列扬声器，南北长看台每组10只，共2组；

东西短看台每组6只，共2组；东南/东北/西南/西北每组4只，共4组，

分散吊挂于观众席顶部中央圆环边缘，以分区扩声的方式来保证观众区域的声音实现均匀覆盖，

听觉效果佳。

在主席台区域增加LAX AT12M扬声器，进行流动安装，迅速解决主席台清晰度问题，

确保主席台区域能够获得足够清晰的直达声。详细布置如下图：

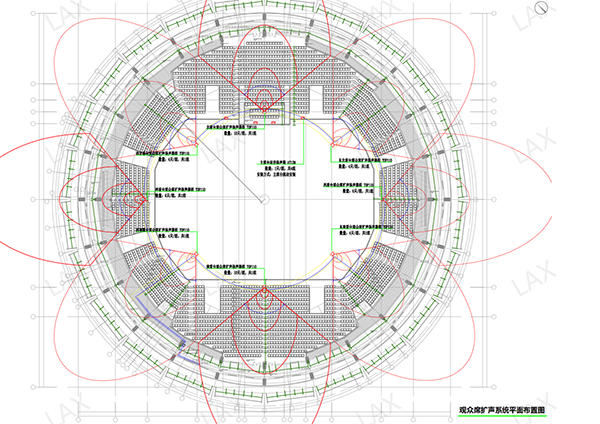

观众席音响扩声平面布置图

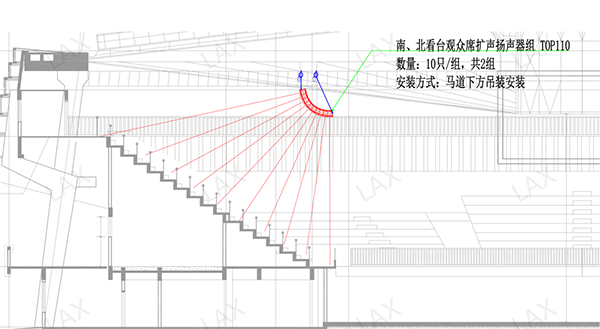

观众席音响扩声剖面布置图

比赛场地区域扩声采用LAX PS12束波扬声器，每组1只，共10组。

小而精、简而灵，最大声压达到了144dB，大大减少了系统的物理数量和相关配套规模，

实现了小体积大声压，并有着更强的远程覆盖能力。在单只扬声器发挥高效性能，

同时，对垂直方向声波约束控制，实现阵列组合时的最佳声音叠加。详细布置如下图：

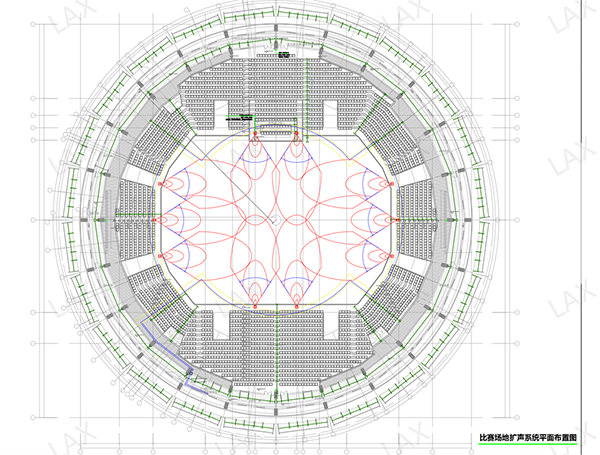

比赛场地音响扩声平面布置图

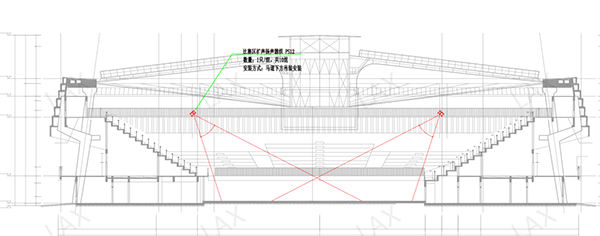

比赛场地音响扩声剖面布置图

音频系统

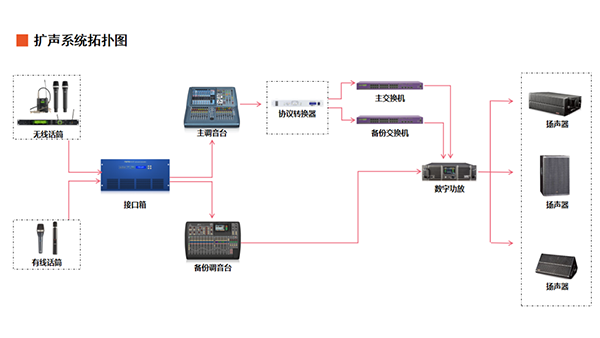

场馆的扩声系统还包括监控室监听系统、音频控制传输处理系统、声源拾取及重放系统、

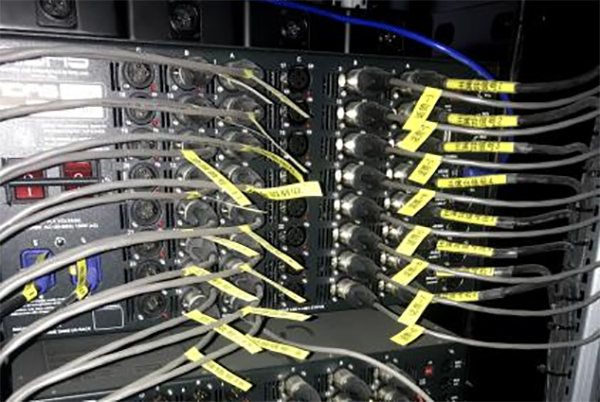

系统配电设计。功放使用的是LAX PD15004系列,通过设置Dante网络信号和模拟信号的优先级，

实现主信号故障自动切换，保证扩声系统稳定运行。

新闻发布室及会议室扩声系统音频控制采用网络音频处理器，无需配置调音台，

传输采用模拟+DANTE网络的方式。会议用话筒等设备通过接入网络音频处理器，

通过平板即可控制会议用音量，无需复杂操作。

最终呈现的音频解决方案达到业主预期要求，并受到好评。

锐丰团队不负众望，真正做到重安全、保质量、优服务的建设目标。

改造后的城北体育馆，加大了人们的生活空间，改善了人们的生活环境质量，

让更多市民加入体育的队伍，充分发挥着场馆对体育赛事、

健身活动的承载作用，让大运会建设成果更好地服务城市与惠及广大市民。
